※ 采用四吸四送强力给纸头,同时吸嘴高度和角度可以任意调节,保障送纸更顺畅。
※ 采用PLC电脑程序控制,人机界面触摸屏,可对机器的运行状态进行实时动态监测显示,机器调整和排除故障方便快捷。
※ 前规定位采用直线两端可随时任意调节前规准确度及检测纸张到位情况,避免出现废品。
※ 采用高强度铝合金压排,叨纸平稳,有效防止牙排颤动.牙排的前后定位增加可调装置,牙排定位准确度因主链条或机件磨损误差可微调补偿。
※ 侧规定位采用推、拉规两用一体设计,可任意调节互换拉推机构,且可选项光电检测定位准确度。
※ 模切钢板采用进口高强度,高弹性的高锰弹簧钢材质,经济耐用。
※ 日本牙排传动链条,经预应力拉伸配对,保障每组牙排链条准确。
※ 240度大动程角的准确三元凸轮分度间歇机构,使牙排运转更加平稳。
※ 主传动采用变频调速、气动离合、制动平稳、离合迅速、安全可靠。
※ 自动调压结构采用电动数显,调整准确,稳定。
※ 强制自动润滑,保障主传动供油正常,无油自动停机。
※ 定时润滑系统与PLC触摸屏显示器相连,自动控制各润滑点进行定时定量注油润滑。
※ 主油路系统采用清洁过滤系统使润滑油更清洁畅通。
※ 分段可调毛刷及纸张展平吹风装置来稳定收纸部的成品。
※ 烫金系统更人性化,操作更便捷。

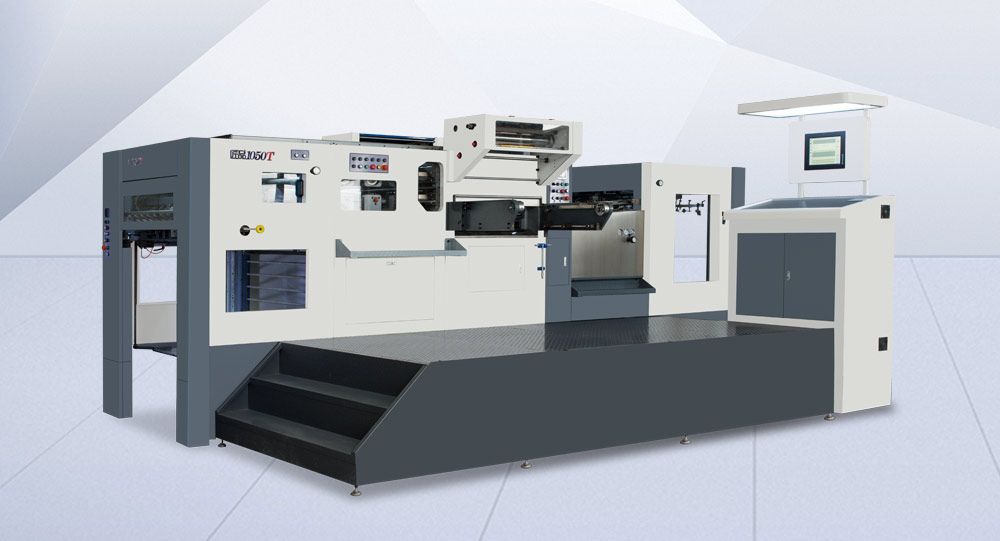

型号 | JP-1050T |
最高速度 | 7500 sheets/h |
最高烫金速度 | 6000 sheets/h |
最大输纸尺寸 | 1100×760mm |
最小输纸尺寸 | 400×360mm |
最大烫金尺寸 | 1080×740mm |
最大模切尺寸 | 1090×750mm |
可加工纸张厚度 |
纸板Paper(Cardboard):0.1-1.5mm 瓦楞纸Corrugated(Corrugated board):≤4mm |
最大工作压力 | 260T |
整机总功率 | 烫金Hot Stamping 36kw |
整机重量 | 烫金Hot Stamping16.5T |
外形尺寸 | 5780×3900×2150mm |
采用PLC可编程逻辑控制器,人机界面触摸屏。时刻监控机器的运转状态。
配有报警装置,提醒他人注意安全。
设有多处按钮版,实现了不同部位对机器的控制,操作方便,减少了工作强度。
设有多处安全开关,保障了安全操作。
烫金部:采用烫金系统驱动软件。
日本富士伺服电机装置。
三块分体加热板,减小应力变型,12个独立温区控制。
主传动采用大模数蜗轮,蜗杆传动,曲轴、连杆定位,轴瓦形式连接经手工研磨,减少运动间隙,可使机器在高速下也能保持运转平稳。
采用240度大动程角三元凸轮间歇机构,保障机器高速运转平稳,确保模切准确度。
采用气动自动锁板定位,重复定位准确,操作方便。
自动调压结构采用电动数显,轻松实现模切压力调节。
采用气动助力掀起框架,方便省力,快捷。
双张检测控制器,有效控制双张,减少浪费。
专业输纸带,不锈钢输纸板配以高耐磨压纸胶轮,毛轮,方便调节。
配置光电检测装置,可随时调整任一前规准确度及纸张到位情况,避免出现废品。
设有纸张到位调节手轮,用以微调给纸时间,使其与模切部分的时间相匹配。
采用四吸四送卡纸、瓦楞纸两用飞达头。吸头可配合纸张的变形状况不停机调整各种吸纸角度及吸纸风量,使吸纸更稳定。实现了厚薄兼顾,输纸准确平稳。
配置进口真空泵使纸张分离输送更可靠。
采用240°三元凸轮结构,圆弧齿形带传送,使牙排运行平稳,确保模切准确度,提高整机使用寿命。
配有左右侧规,并具有推拉两种功能,转换方便快捷。
